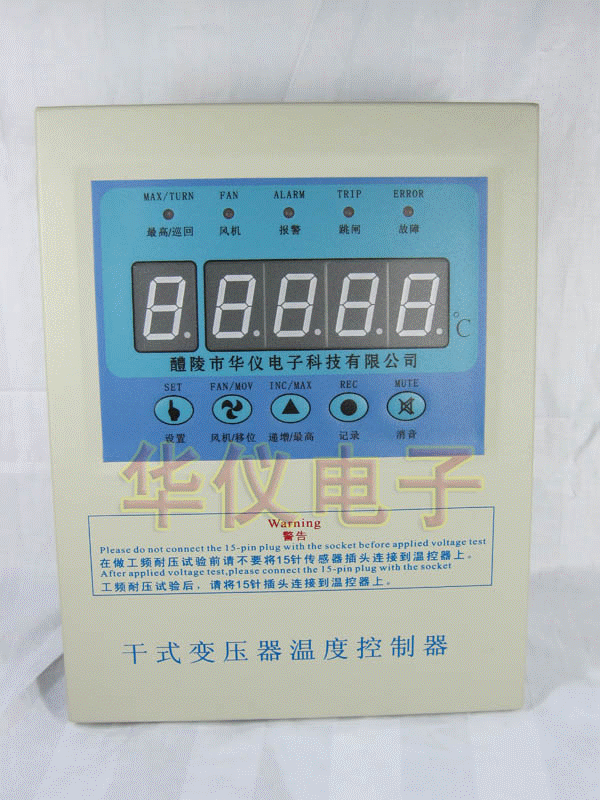

一產品概述
本儀器是我公司為新式風冷干式變壓器而設計的新一代電腦溫度控制器,它采用美國生產的單片計算機為控制核心,從而使整個產品的性能邁上了一個新臺階。和傳統的模擬與數字電路組成的溫度控制器相比,本儀器因采用高性能的微電腦控制器，使所需電子元器件的數量減少一半以上,從而使本儀器的電路設計和結構設計大大簡化，這樣就極大提高了本儀器的運行可靠性。我公司生產的電腦溫度控制器，溫度設定只需通過面板上的幾個按鍵的設置就可實現，而且設定的參數在停電后永不丟失。本儀器還具有“黑匣子”功能，可記錄變壓器掉電時刻的三個線包繞組的溫度。在抗干擾方面，本儀器在設計上采用硬件和軟件相結合的抗干擾措施,共同監視溫控器的工作，從而達到了極強的抗干擾能力。在使用方面，本儀器還具有操作簡單、安裝方便、維護容易的特點。
二產品型號
電腦溫控箱產品功能如下表：
|
型 號
|
功 能
|
|
通用型1
|
巡回顯示三相線包溫度，具有故障、超溫、跳閘無源觸點輸出,無風機控制功能。
|
|
通用型2
|
巡回顯示三相線包溫度具有故障、超溫、跳閘無源觸點輸出,具有風機控制功能。
|
|
通用型3
|
巡回顯示三相線包溫度，具有故障，超溫、跳閘無源觸點輸出,有風機控制功能，三相風機電源輸入相序錯誤報警功能。
|
|
B型
|
除具有通用型2所有功能以外，還具有三路4~20mA模擬電流輸出，對應三相溫度的模擬信號。
|
|
C型
|
除具有通用型2所有功能以外，還具有三路 1~5Ｖ模擬電壓輸出，對應三相溫度的模擬信號。
|
|
D型
|
除具有通用型2所有功能以外，還具有RS232計算機串行通信接口，同時輸出三相溫度、風機狀態和傳感器狀態數字信號。
|
|
E型
|
除具有通用型2所有功能以外，還具有RS485計算機串行通信接口，同時輸出三相溫度、風機狀態和傳感器狀態數字信號。
|
三技術參數
1 測溫范圍： 0℃－200℃
2 測溫精度： 0.5%FS±１個字
3 分辨率： 0.1℃
4 工作電壓： AC170Ｖ～AC250Ｖ( 50Hz )
5 功耗： ５ＶＡ
6 傳感器： 三支Ｐt100鉑熱電阻
7 繼電器觸點容量： 10Ａ／250ＶＡＣ
8 儀表重量： ＜3Kg
9 儀表外形尺寸： 260×200×80
四產品功能介紹
1 具有三相線包溫度的巡回顯示和最高相溫度顯示切換功能。
2 可根據設定的開風機溫度和關風機溫度自動控制風機的開啟和關閉，保證干式變壓器在正常溫度下安全的工作。當三相線包溫度中的最高一相溫度超過開風機的設定溫度或在手動開風機的情況下，風機會開啟，同時面板上“風機”工作指示燈變為綠色。
3 具有超溫報警功能。當三相線包溫度中的最高一相溫度超溫時，溫控箱會發出蜂鳴報警、面板上“超溫”燈亮，并通過電源板“超溫”輸出端（11、12端）輸出一個開關信號給遠距離的控制柜控制聲、光報警。
4 具有自動跳閘功能。當三相線包溫度中的最高一相溫度達到跳閘溫度時，溫控箱會發出蜂鳴報警，面板上“跳閘”燈亮，并通過電源板“跳閘”輸出端（13、14端）輸出開關信號，切斷電源，保護干式變壓器。
5 傳感器故障時，面板“故障”指示燈會亮,箱內有蜂鳴報警,“故障”輸出端（9、10端）輸出一個開關信號。
5.1指示燈不同顏色代表不同相別故障：黃色代表A相，綠色代表B相，紅色代表C相，不亮時，代表傳感器正常。
5.2通過溫度顯示區顯示代碼不同區分傳感器短路和開路故障：在溫度顯示區顯示H表示開路；顯示L表示短路。
5.3傳感器一相或兩相故障時，只根據好的傳感器溫度信號控制風機，三路傳感器同時故障時立即打開風機。
6 可在面板上通過按鍵直接設定開啟風機溫度、關閉風機溫度、超溫報警溫度、超溫跳閘溫度、定時開風機時間及本機通信編號，并且在停電后設置數據不丟失。
7 具有手動控制風機功能，可手動強制開風機。此功能也可作為測試風機功能用。
8 風機控制型溫控箱具有定時開啟風機的功能，用戶可在面板上進行0~255個小時任意設置（當設置為0時，表示取消此項功能），定時時間到達后，風機自動運行１分鐘后停止。出廠時設置在24小時。
9 本溫控箱具有“黑匣子”功能，將斷電時刻三相溫度記錄在內存中，以備查詢。為了避免再次通電后斷電而改變記憶數據，規定斷電前溫度低于80℃時，不刷新原來記錄的溫度。

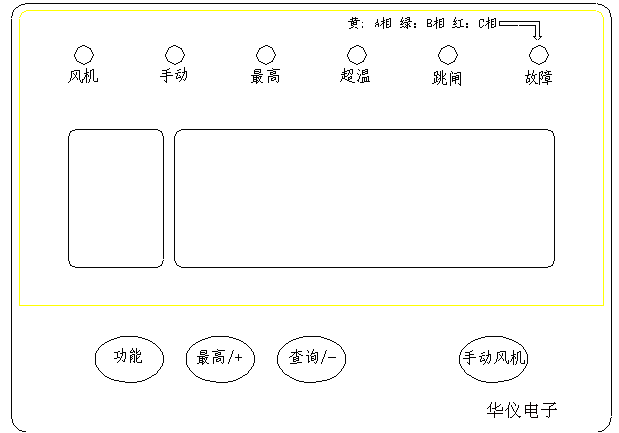

五產品操作說明（見圖一 面板圖）
六 產品安裝：安裝形式有以下兩種:
1支架式安裝
1.1溫控箱（如圖四）底盒立于支架（如圖五）的兩個同一水平面的平臺上，此時底盒底板上的三個A孔（ф4.5）與支架上對應著3個A孔（5×8）相重合；
1.2用3只M4螺釘穿于重合的3A孔中將溫控箱緊固于支架上；
1.3最后用一只M10螺釘通過支架上ф12.5孔將支架固定于所需地點。
2嵌入式安裝
2.1在溫控箱的被嵌入體表面按圖六相應尺寸開出一個232×182mm的長方孔和4個B安裝孔尺寸一致的4個孔；
2.2將溫控箱底盒部嵌入232×182mm之長方孔且貼緊被嵌入體表面，此時溫控箱上的4個ф4.5B孔與被嵌入體上開出的相應4孔相重合；
2.3用配套的4個支腳穿過底盒上的4個方孔F，通過4只M4螺釘的調節將溫控箱固定于被嵌入體表面。
